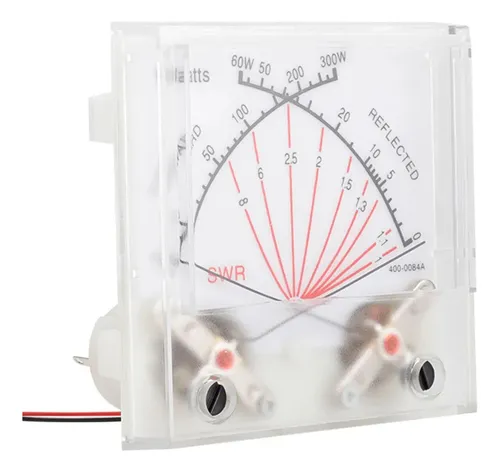

Razão De Onda Estacionária Swr Watt Meter Radio Power Meter
-
Informações
Produto ID: 3638996177
- R$ 137.15
Condição:
Produtos Disponíveis:
Localização: -
Finaliza Em: 31-12-1969 21:00:00
Unidades Vendidas:
Visite o Anúncio
Descrição
Parte móvel: bobina móvel A
posição de colocação do medidor:
Fio vertical: 2 fios #28 de 200 mm, um preto e um vermelho. Eles são usados para soldar pólos positivos/negativos de LED.
A extremidade do fio precisa de 5 mm de cobre para facilitar a soldagem.
Luz de fundo 1: Dois LEDs são conectados na série “6V, 20mA”, conectados a um resistor, 620Ohm1/2W
2: Dois LEDs na série “6V, 20mA”, conecte um resistor, 1,3 Kohm1/2W
Desempenho elétrico:
Condições de teste padrão: temperatura 20 graus, umidade 70%.
Se não houver diferença no resultados do teste, ele também pode ser realizado em um ambiente normal de temperatura e umidade. 1 Sensibilidade de corrente: A corrente contínua necessária para que o ponteiro esteja na escala zero em relação ao posição mostrada na placa de escala.
2 Sensibilidade máxima de corrente: 200uA ± 8% da corrente exigida pelo ponteiro na escala zero até a posição de escala completa da escala.
3 Impedância interna: 750 ohm ± 8%.
4 Resistência de isolamento: Teste seu valor de isolamento com uma tensão de 500V, e a resistência de isolamento entre a caixa do medidor e o circuito elétrico está acima de 50Mohm.
5 Fricção: Depois de adicionar a corrente de sensibilidade ao medidor, é lentamente reduzido a zero.
O erro entre a posição de indicação do ponteiro e o centro da escala zero é de ± 1 mm.
6 Posição zero: O medidor está na posição padrão, o centro da escala zero é a referência e o desvio entre a posição do ponteiro e o centro da escala zero é de ± 1 mm.
7 Equilíbrio: Quando o medidor é inclinado 90 graus para frente e para trás em 90 graus em relação à posição padrão, o desvio entre a posição do ponteiro e o centro do a escala zero é de ± 1 mm. Cor: branco Material: plástico Conteúdo da embalagem: 1 x SWR Watt Meter
